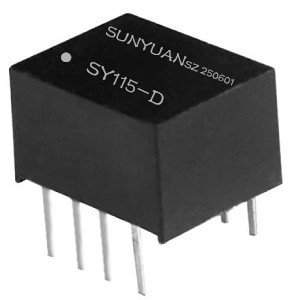

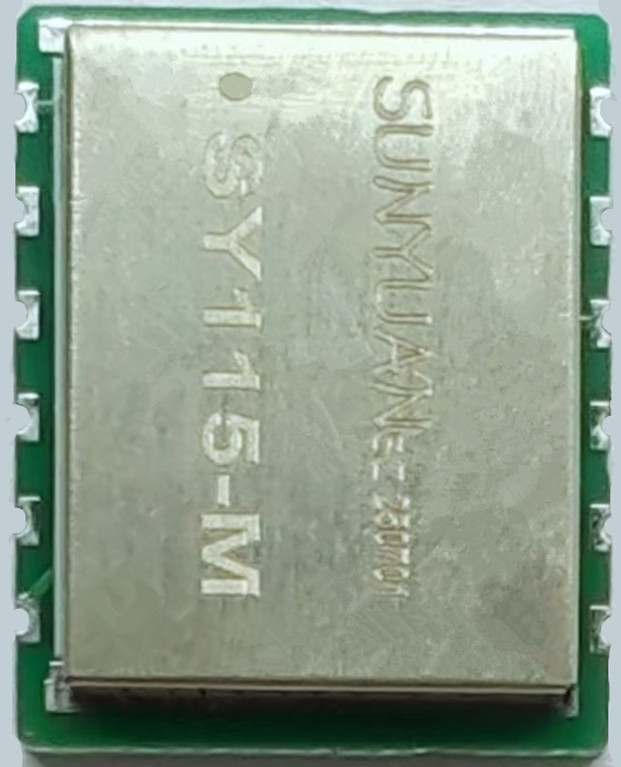

SunYuan  SY11x 系列高精度電流環路變送器，是一種XTR115系列芯片國產化替代的小體積（單列直插SIP7 Pin、DIP8 Pin雙列直插和SMD-12表面貼裝）低成本無源型兩線制電壓信號轉4-20mA變送器IC，主要用在工業現場儀器儀表與傳感器通用的電流環路模擬 4mA 至20mA 信號模擬信號的傳輸及變送電路中，能實現高精度的模擬量電流信號調節和輸出電流信號限制功能。該IC可通過后級電流回路饋電方式，接收來自前級上位機設備輸出的電壓信號，經過V/I轉換后輸出4~20mA的標準兩線制電流信號。內置穩壓器 (5V) 可用于為外部電路供電，內部電壓基準Vref（SY115為2.5V，SY116為4.096V，SY117為3V）可用于激勵傳感器或使其偏移，其中電流回路引腳 (Iret) 可檢測外部電路中使用的任何電流參數值，以精確控制輸出標準4-20mA電流信號。SY11x 是使用 4mA 至 20mA 電流傳輸?shù)闹悄軅鞲衅鞯幕緲嫿K，能滿足工業級工作溫度環境范圍 –40°C 至 +85°C。

        SY11x系列產品設計為低成本、小體積的標準阻燃模塊封裝，內部包含5VLDO穩壓電路、精密電壓基準電路、VI轉換電路等。輸出回路供電電壓范圍寬（7.5-36VDC），轉換精度高、線性度好。產品使用十分方便，客戶只需在產品輸入端加上少量外圍器件，即可實現電壓傳感器、位移電位器等需要提供配電型的傳感器及電橋（稱重）檢測電路的電壓信號配送。產品體積小、安裝方便，可配置在專用傳感器內部直接將角位移、直線位移傳感器電阻信號轉換成標準的4-20mA模擬信號，滿度和零點都可由用戶通過外接多圈電位器調節校準，用戶設計時可參考典型應用電路圖。

         SY11x系列產品采用高效能后級饋電技術，來實現電壓信號到4~20mA 標準信號的精準隔離轉換，并且同各種類型的儀器儀表標準模擬量輸入端口（如PLC、DCS、顯示控制儀表等）相匹配。產品能滿足工業級寬溫度、潮濕、震動的現場惡劣環境要求。

國產化替代XTR115芯片的SY11x產品選型

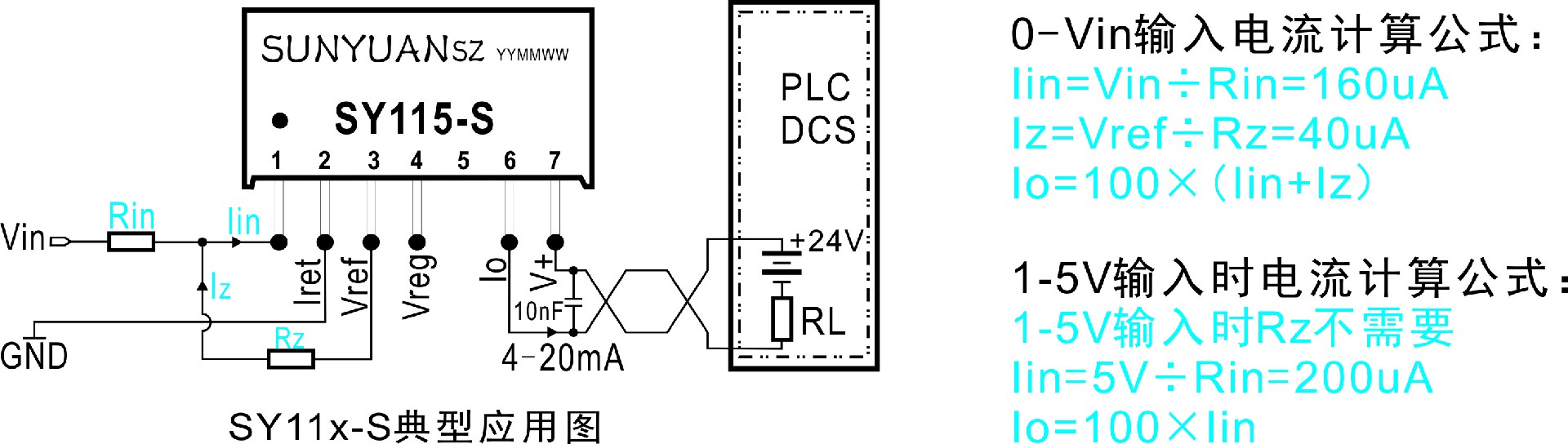

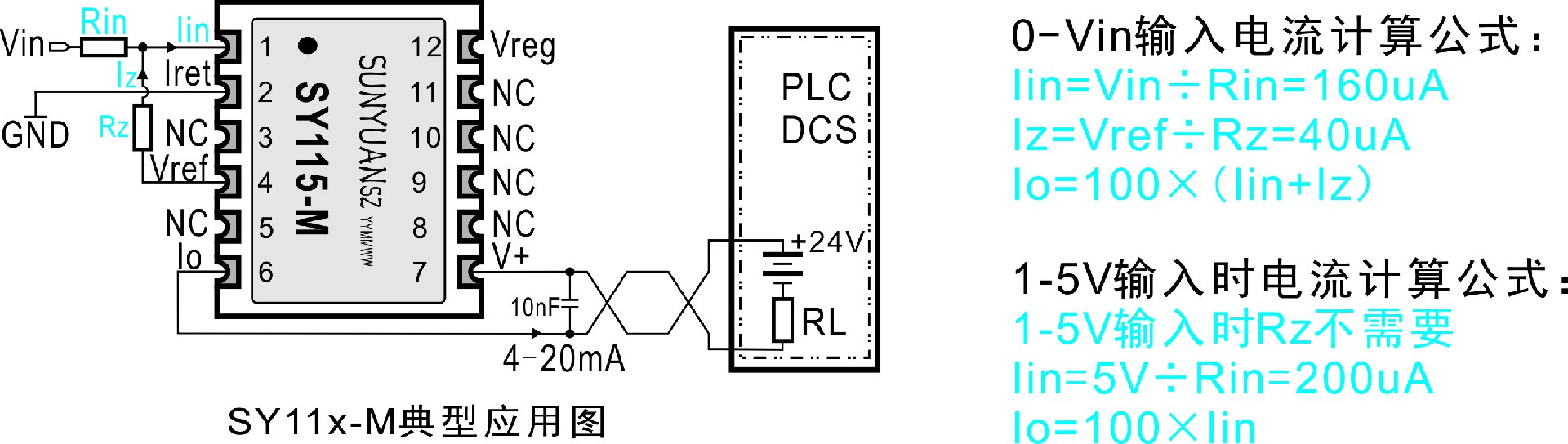

SIP7Pin / DIP8Pin / SMD12Pin，三種封裝方式典型應用圖

國產化替代XTR115芯片的SY11x產品外圍保護電路
