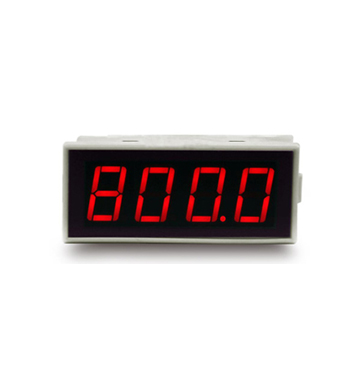

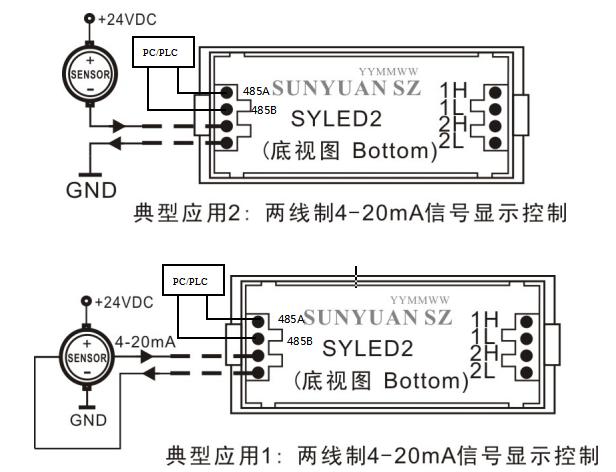

SunYuan SY LED2-485低成本、小體積二線制無源型智能回路4-20mA電流（LED）數顯表，采用無源設計的輸入、輸出兩條線串聯方式接入變送器4-20mA回路中，可將通過回路中的4-20mA模擬量，按設定范圍線性對應地以十進制數字量顯示出來。本產品支持485通訊，可遠程連接PLC/HMI讀取顯示值，可對相關參數如模塊地址或者波特率，以及報警門限等參數進行配置或修改。SY LED2型數顯表采用兩線制無源工作原理，測量回路中通過的電信號既做為顯示表的輸入信號，也是該顯示表的工作電源，這種兩線制無源型工作方式，無需其它輔助電源供電，所以使用時接線簡單方便，體積小、精度高、成本低。傳統的模擬顯示表采用電位器調節，調節參數單一，不靈活，受溫度影響較大，相比于傳統的模擬顯示表，這種數字表采用兩個內置的按鍵操作，由中央處理器CPU進行控制，可實現零點、滿量程、小數點、報警、延時等多種參數的設定，具有較強的靈活性和實用性。數顯表采用LED顯示板，LED各段采用恒流驅動，使4-20mA范圍內亮度均勻，并且?guī)Х聪?、過流保護，適用于工業現場、石油化工、環境監測、采礦行業對溫度、壓力、流量、液位等物理量控制點的監測。在大多數應用場合，是通過各種相關傳感器將溫度、壓力、流量、液位等物理量轉化為4-20mA電信號以后，再接入SY LED2型數顯表，將溫度、壓力、流量、液位等物理量實時顯示出來，方便用戶進行現場全方位控制。
SY LED2-485數顯表用于測量4-20mA直流電流信號，可直接在4-20mA回路信號上取電測量而無需外部供電。所顯示數字并非直接的電流測量值，而是4mA、20mA的預設值，并將測量的電流值相對這兩個預設值呈線性顯示出來。 例如：4mA設置為0，20mA設置為8000，那么當輸入8mA時表就會顯示2000，輸入12mA時表就會顯示4000；又如4mA設置為1000，20mA設置為-1000，輸入12mA時表就會顯示0，輸入16mA時表就會顯示-500。數顯表的最大顯示范圍為9999，最小為-1999。
SY LED2-485數顯表同時具有報警功能，帶兩路隔離式開關量輸出，可以就地顯示、控制與報警。此功能只是從程序上實現，2個PC452光藕焊盤位置預留，待用戶有報警需求時再安裝。數顯表有兩個報警點，并有正、負報警方向設置。報警點的報警對象針對顯示讀數，報警時LED面板最后一位小數點閃爍，報警信息通過端口輸出可驅動光耦的報警信號。
SY LED2-485數顯表采用阻燃塑料外殼的面板嵌入式安裝設計，面板開口尺寸：57.5X24.0 mm +0.2mm， 適用于顯示控制儀表或機柜內部變送信號的數顯。
注意事項
1、 輸入信號（電流方向）切勿接反，否則易損壞數顯表。
2、 輸入電流信號一般不超過25 mA，當輸入電流達100 mA時數顯表會立即出現不可修復的損壞。
測試或接入電流回路時，回路中最好串聯200Ω以上電阻進行保護。
3、 不能在潮濕和有腐蝕氣體環境下使用，否則會減少使用壽命或徹底損壞。
SY LED2-485數顯表技術參數
1、使用條件：
⑴通過電流：額定范圍 3～22mA
極限范圍 小于100 mA
⑵溫度范圍：額定使用范圍：-40℃～+85℃
極限工作范圍：-45℃～+125℃
⑶相對濕度：20%～90%RH
⑷沖擊振動：符合電子工業部標環境實驗Ⅱ組儀器要求。
2、面板顯示方式：
黑色LED （發光二極管）數字及小數點顯示，字高14.2mm（0.56英寸）。
3、數顯表顯示設定范圍：
⑴ 4mA：－1999～9999
⑵ 20mA：－1999～9999
4、電壓降：
電壓降≤3.2V，有過流保護
5、極性轉換：低于顯示表零點值時顯示“－”，高于零點值時無極性符號顯示。
6、精度：全量程線性偏離±2字（相對于2000的規格）
7、溫度影響誤差：≤50PPM／℃
8、過量程顯示：“oHH”或“oLL”。
9、RS-485通訊
通訊接口： 1路標準的RS-485通訊接口。
通訊協議： 支持MODBUS RTU通訊協議。能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。
數據格式：10位。1位起始位，8位數據位，1位停止位。
通訊地址：（00H-FFH）和波特率（1200、2400、4800、9600、19200bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。
10、外形尺寸：61.4×26.0×17.7 mm
面板安裝開口尺寸：57.5×24.0mm +0.2 mm
