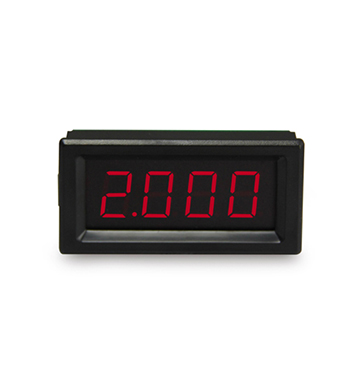

嵌入式有源型4-20mA智能控制LED數顯表：SY LED6-U(A)-P-O8系列

SunYuan  SY LED6數顯表用插頭連線接入變送器測量電路中，本表的功能是將0~5V、0~10V、1~5V、0~±200mV、0~20mA、4~20mA等變送信號按設定的范圍，線性地、對應地以十進制數字量顯示出來。

      本表采用數碼管LED作為顯示面板，LED各段采用恒流驅動，亮度均勻。本表帶反向、過流保護，適用于工業現場、石油化工、環境監測、采礦行業對溫度、壓力、流量、液位等物理量控制點的監測。在大多數應用場合，是通過各種相關傳感器將溫度、壓力、流量、液位等物理量轉化為標準電壓電流信號以后，再接入本數顯表，將溫度、壓力、流量、液位等物理量實時顯示出來，方便用戶進行監測控制。

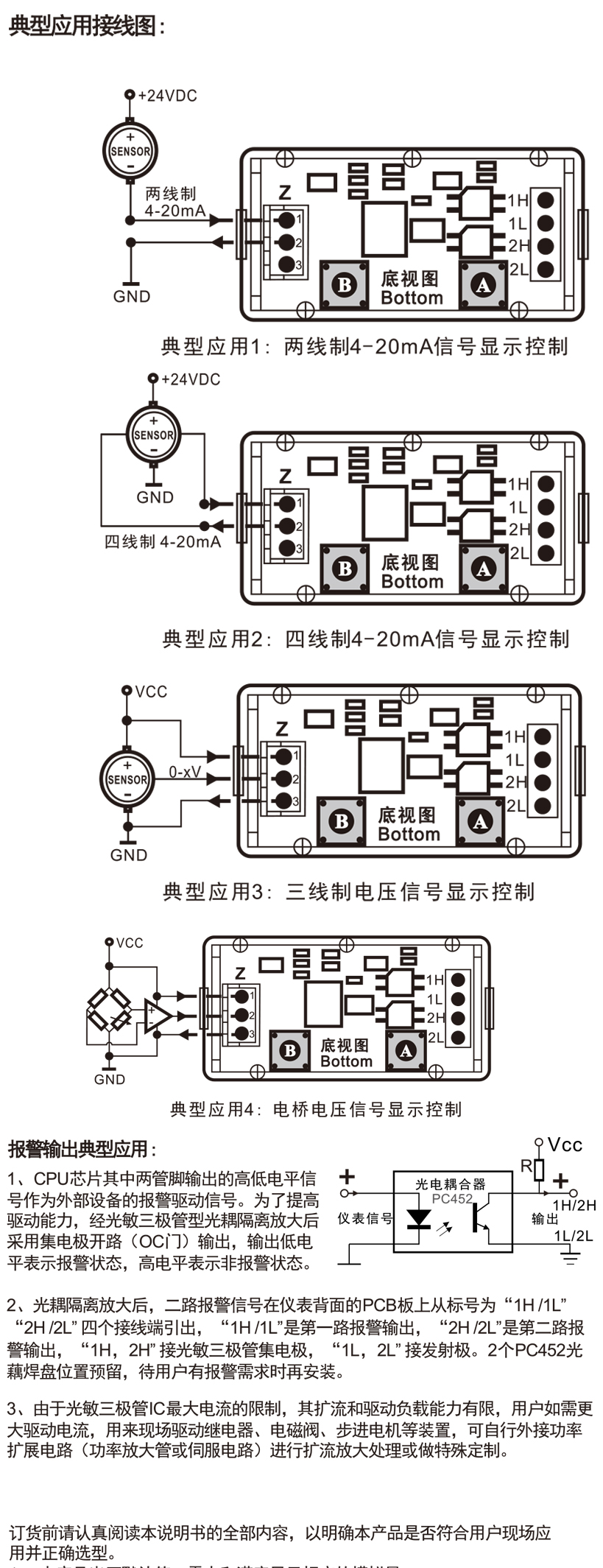

       接線方法有兩種：1、兩線制無源接線，適用于4-20mA信號，不需要給本表提供電源。2、三線制有源接線，適用于0~5V、0~10V、1~5V、0~20mA等信號，使用時需要給本表提供電源，電源可以是5V、12V、15V、24V。面板背面的A和B兩按鍵可設置零點、滿量程、小數點、報警、延時等多種參數。

      本表的輸入信號和面板顯示值是線性對應的關系。  例如：輸入信號為0~10V，面板顯示0~1000，對應關系是0V對應顯示0，5V對應顯示500，10V對應顯示1000。如果輸入信號為4~20mA，面板顯示40~200，對應關系是4mA對應顯示40，12mA對應顯示120，20mA對應顯示200。數顯表的最大顯示范圍為9999，最小為-1999。

       SY LED6數顯表具備報警功能，帶兩路隔離式開關量輸出，可以實現顯示、控制與報警。此功能只是從程序上實現，2個PC452光藕焊盤位置預留，當用戶有需要報警功能時才安裝。數顯表有兩個報警點，并有正、負報警方向設置。報警點的報警對象針對顯示讀數，報警時LED面板最后一位小數點閃爍，報警信息通過端口輸出可驅動光耦的報警信號。

       SY LED6采用塑料外殼，  面板嵌入式安裝，外形尺寸：79×43×23 mm
      面板安裝開口尺寸：76.5×39.2（+0.1）mm。用于控制儀表或機柜內部PLC/DCS/FA等變送信號的數顯。

注意事項
1、 輸入信號和電源切勿接反，否則易損壞數顯表。
2、 不能在潮濕和有腐蝕氣體環境下使用，否則會減少使用壽命或徹底損壞。

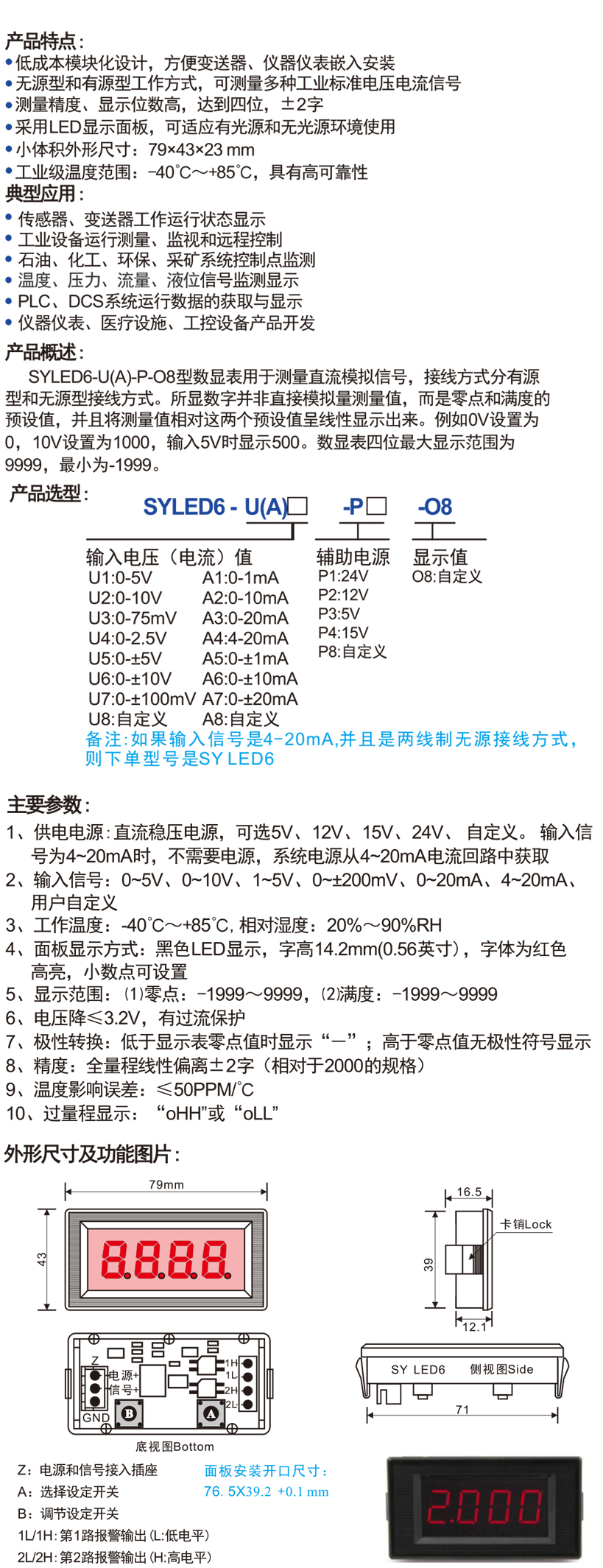

技術參數
1、供電電源：直流穩壓電源，紋波≤5mV, 可選5V、12V、15V、24V、 自定義。
輸入信號為4~20mA時，不需要電源，系統電源從4~20mA電流回路中獲取。
2、輸入信號：0~5V、0~10V、1~5V、0~±200mV、0~20mA、4~20mA、用戶自定義。
3、工作溫度范圍：-40℃～+85℃
4、相對濕度：20%～90%RH
5、沖擊振動：符合電子工業部標環境實驗Ⅱ組儀器要求。
6、面板顯示方式：黑色LED顯示，字高14.2mm（0.56英寸），字體為紅色高亮，小數點可設置。
7、采樣速率：2.5次/秒
8、數顯表顯示設定范圍：
⑴ 4mA：－1999～9999
⑵ 20mA：－1999～9999
9、極性轉換：低于顯示表零點值時顯示“－”，高于零點值時無極性符號顯示。
10、精度：全量程線性偏離±2字（相對于2000的規格）。
11、溫度影響誤差：≤80PPM／℃
12、過量程顯示：“oHH”或“oLL”。
13、凈重：40克；外形尺寸：79×43×23 mm 。
                                  面板安裝開口尺寸：76.5×39.2（+0.1）mm。
