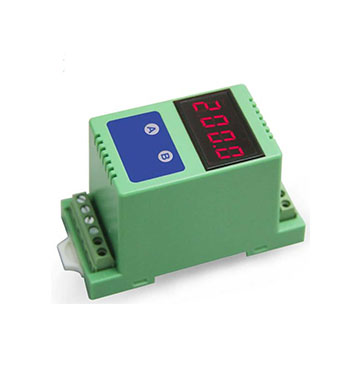

總線RS232 / RS485轉0-20mA / 0-10V顯示控制智能傳感器（DA轉換智能控制）：ISO DA (LED1)系列

  ISO DA（LED1）系列產品可實現主機RS485或RS232接口信號隔離轉換成標準模擬信號，用以控制遠程設備。并可以實時顯示輸出模擬量信號值。產品可應用在RS232/RS485總線工業自動化控制系統，將計算機串口通訊信號轉化為4-20mA（0-10V）等標準模擬信號輸出，用來控制工業現場的執行設備，儀器儀表、PLC/DCS/FCS/PCC等。

    產品包括電源隔離、信號隔離、線性化，D/A轉換，顯示和RS485串行通信。每個串口最多可接256只 ISODA系列模塊，通訊方式采用ASCII碼通訊協議或Modbus RTU通訊協議，其指令集兼容于ADAM模塊，波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS485總線上，便于計算機編程。

    ISO DA（LED1）是基于單片機的智能監測和控制系統，所有的用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。產品按工業標準設計、制造，信號輸出與通訊接口之間可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 25℃～+70℃。


ISO DA（LED1）功能簡介

ISO DA（LED1）信號隔離D/A轉換模塊，可以用來輸出一路電壓或電流信號，也可以用來輸出兩路可以共地的電流或電壓信號，并可實時顯示輸出模擬量信號值。

模擬信號輸出
12位輸出精度，產品出廠前所有信號輸出范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。
具體電流或電壓輸出量程請看產品選型，輸出兩路信號時兩路輸出選型必須相同。
通訊協議
通訊接口： 1路標準的RS485通訊接口或1路標準的RS232通訊接口，訂貨選型時注明通訊方式。
通訊協議：支持兩種協議，命令集定義的字符協議和Modbus RTU通訊協議?？赏ㄟ^編程設定使用那種通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。
數據格式：10位。1位起始位，8位數據位，1位停止位。
通訊地址（0～255）和波特率（300、600、1200、2400、4800、9600、19200、38400bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。
通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。

抗干擾
可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。


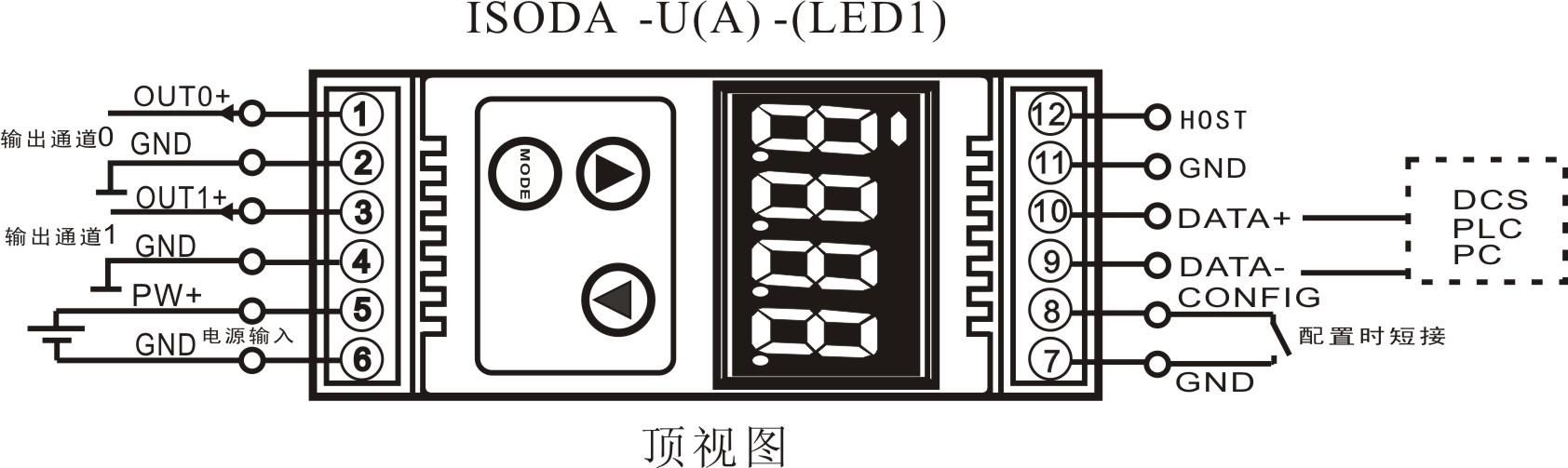

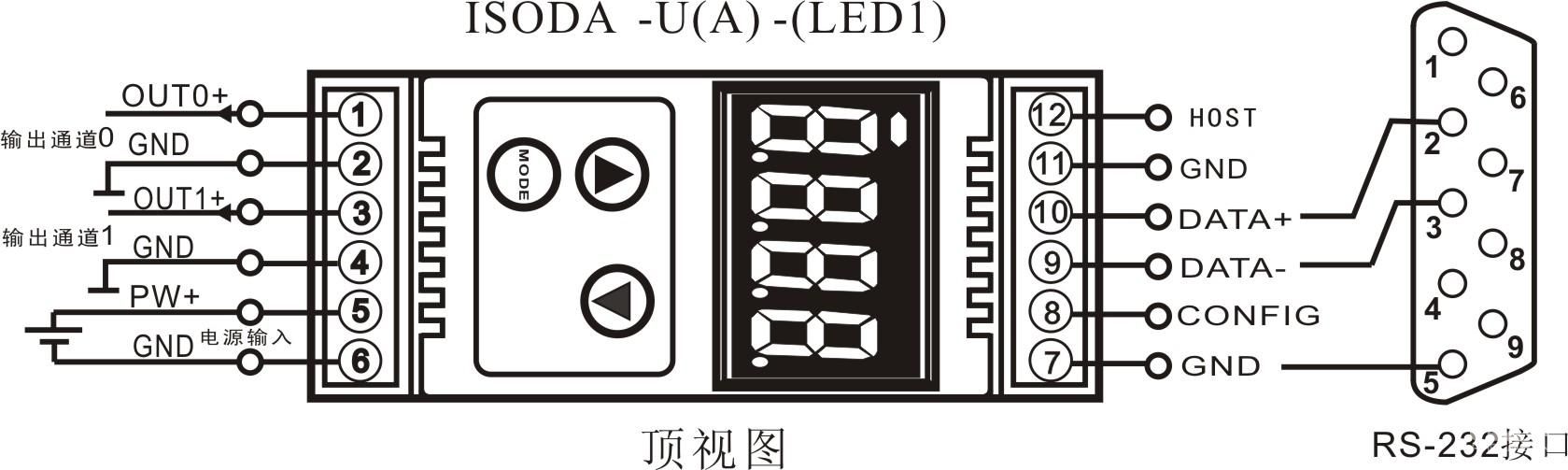

典型應用圖


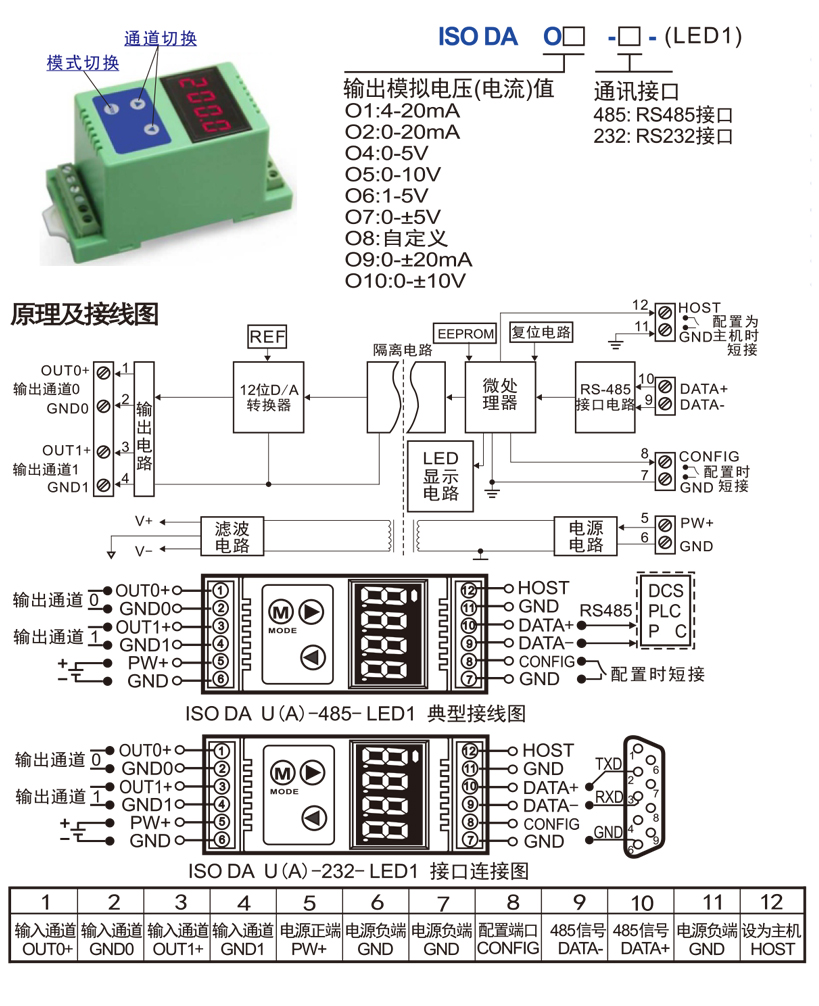

選型舉例1， 型號：ISO DA O1 -485 LED； 表示4-20mA信號輸出， 輸入為RS485通訊，帶LED顯示。
選型舉例2， 型號：ISO DA O4 -232 LED； 表示0-5V信號輸出，   輸入為RS232通訊，帶LED顯示。
選型舉例3， 型號：ISO DA O7 -232 LED； 表示0-±5V信號輸出，  輸入為RS232通訊，帶LED顯示。


初始化ISO DA模塊
所有的ISO DA模塊，如果使用 RS485網絡，必須分配一個獨一無二的地址代碼，地址代碼取值為16進制數在00和FF之間。但是，所有全新的ISO DA模塊都使用一個工廠的初始設置，如下所示：
地址代碼為01
波特率9600 bps
禁止校驗和

由于新模塊的地址代碼都是一樣的，他們的地址將會和其他模塊矛盾，所以當你組建系統時，你必須重新配置每一個模擬量輸出模塊地址。可以在接好ISODA模塊電源線和RS485通訊線后，通過配置命令來修改ISODA模塊的地址。波特率，校驗和狀態，通訊協議也需要根據用戶的要求而調整。而在修改波特率，校驗和狀態，通訊協議之前，必須讓模塊先進入缺省狀態，否則無法修改。

讓模塊進入缺省狀態的方法
ISO DA模塊都有一個特殊的標為CONFIG的管腳。將CONFIG管腳短路接到地線(GND管腳)后，再接通電源，此時模塊進入缺省狀態。在這個狀態時，模塊的配置如下：
地址代碼為00
波特率9600 bps
禁止校驗和

這時，可以通過配置命令來修改ISODA模塊的波特率，校驗和狀態等參數，通過設置模塊的通訊協議命令來選擇通訊協議。在不確定某個模塊的具體配置時，也可以通過安裝配置跳線，使模塊進入缺省狀態，再對模塊進行重新配置。如果用戶需要將模塊設置為MODBUS RTU通訊協議，請看MODBUS通訊協議章節的有關說明。


關于LED數碼管顯示的使用說明
       ISO DA-LED是帶顯示的數字轉模擬輸出模塊，將輸出的模擬電壓或電流值通過四LED數碼管顯示，方便用戶查看當前輸出值。若無需顯示，用戶可通過MODE鍵將顯示關閉。開啟顯示后，用兩種顯示模式，即單通道顯示和多通道循環顯示。

顯示數據格式為：通道號，符號標志，3位數據位；數據位分整數和小數部分，以小數點隔開。從左邊起的第一位為通道號(1-2)，通道號后面跟一個小數點做符號標志位，小數點亮代表當前數據是正值，若小數點熄滅，代表當前數據是負值。后3位數據是輸出數據的十進制數值。

顯示模式
    通過模式切換按鍵(MODE鍵)切換顯示模式，按下模式鍵后，LED短暫顯示C1代表當前模式是單通道顯示模式，短暫顯示C2代表當前模式是多通道循環顯示模式。

C1：?jiǎn)瓮ǖ里@示,該模式下，LED一次只顯示一個通道的輸出值(通道號指示顯示哪一個通道的數據),由模式鍵下方的兩個通道切換按鍵切換顯示通道，左邊按鍵按下后，顯示通道號加一；右邊按鍵按下后，顯示通道號減一。
C2：多通道循環顯示，該模式下，LED以固定的時間間隔，循環顯示各個通道的輸出值，若需切換顯示模式或關閉顯示器，只需按模式鍵(MODE)即可。

校準模塊
產品出廠時已經校準，用戶無需校準即可直接使用。
使用過程中，你也可以運用產品的校準功能來重新校準模塊。在校準時，模塊需要使用一個高精度萬用表來監測模塊的輸出。

為了提高校準精度，建議使用以下設備來校準：
1、一個5位半或更高精度的電壓/電流測量?jī)x表監測輸出信號的準確性

校準過程
1. 選擇要校準的輸出通道，按照模塊的輸出范圍接上對應的電壓或電流測量?jī)x表。
2. 設置模擬量輸出模塊需要校準的通道輸出零點信號，通常為0mA、4mA或0V等。通過命令集第一條命令來設置模擬量輸出，調節到測量?jī)x表里顯示的輸出信號為零點值。
3. 待信號穩定后，向模擬量輸出模塊發送 偏移校準 $AA1N 命令(N代表當前正在校準的通道代號，0或1)。
4. 設置模擬量輸出模塊需要校準的通道輸出滿度信號。通過命令集第一條命令來設置模擬量輸出，調節到測量?jī)x表里顯示  的輸出信號為滿度值。
5. 待信號穩定后，向模擬量輸出模塊發送增益校準 $AA0N 命令(N代表當前正在校準的通道代號，0或1)。
6. 校準完成

Modbus RTU 通訊協議
模塊出廠默認協議為字符通訊協議，如果需要將模塊設置為Modbus RTU通訊協議，請按以下步驟設置：
1、  將CONFIG引腳（第8腳）和GND引腳（第7腳）短接。
2、  正確連接電源線和通訊接口線。
3、  接通電源，模塊自動進入缺省狀態，通訊地址為00，波特率為9600。
4、  等待1分鐘，模塊初始化。
5、  發送命令$00P1(cr)，檢查應答，如果為!00 (cr)則設置成功。
6、  關閉電源，斷開CONFIG引腳和GND引腳之間的連接。
7、  模塊已經成功設置為Modbus RTU通訊協議方式。

模塊支持的Modbus功能碼有03和06。Modbus數據內容與輸出的對應關系請參看表4，與字符協議的數據格式為16進制的補碼時相同。

主機模式
ISO DA模塊可以通過短接HOST端到GND端（即11腳和12腳短接）設置成主機模式，與ISO 4021模塊的通訊接口相連接，并將ISO 4021模塊設置為Modbus通訊方式，就可以實現將ISO 4021的兩通道輸入信號對應在ISODA模塊的兩個輸出通道里輸出。該模式主要用于模擬信號的數字化遠程傳輸與還原，在信號的光纖傳輸，GSM、CDMA無線傳輸，以太網傳輸?shù)阮I(lǐng)域得到廣泛應用。

主機模式設置方法：
1， 模塊沒有上電時，短接HOST端到GND端（即11腳和12腳短接）。
2， 接通電源，給模塊上電，模塊即進入主機模式，會不斷地按Modbus協議的發出讀寄存器數據命令。
3， 注意，要進入主機模式，CONFIG管腳不要短接到地線(GND管腳)，否則會進入缺省模式。

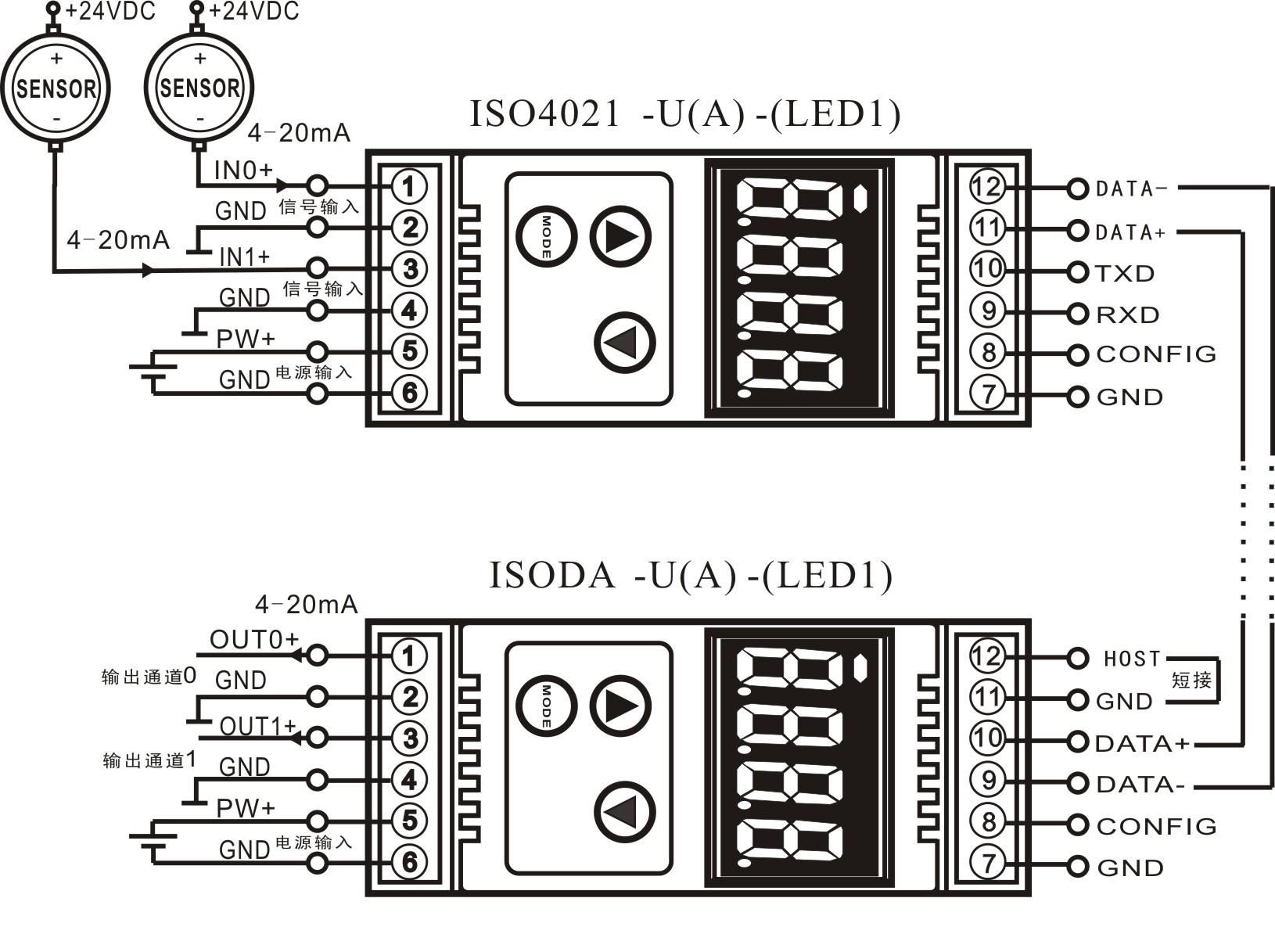

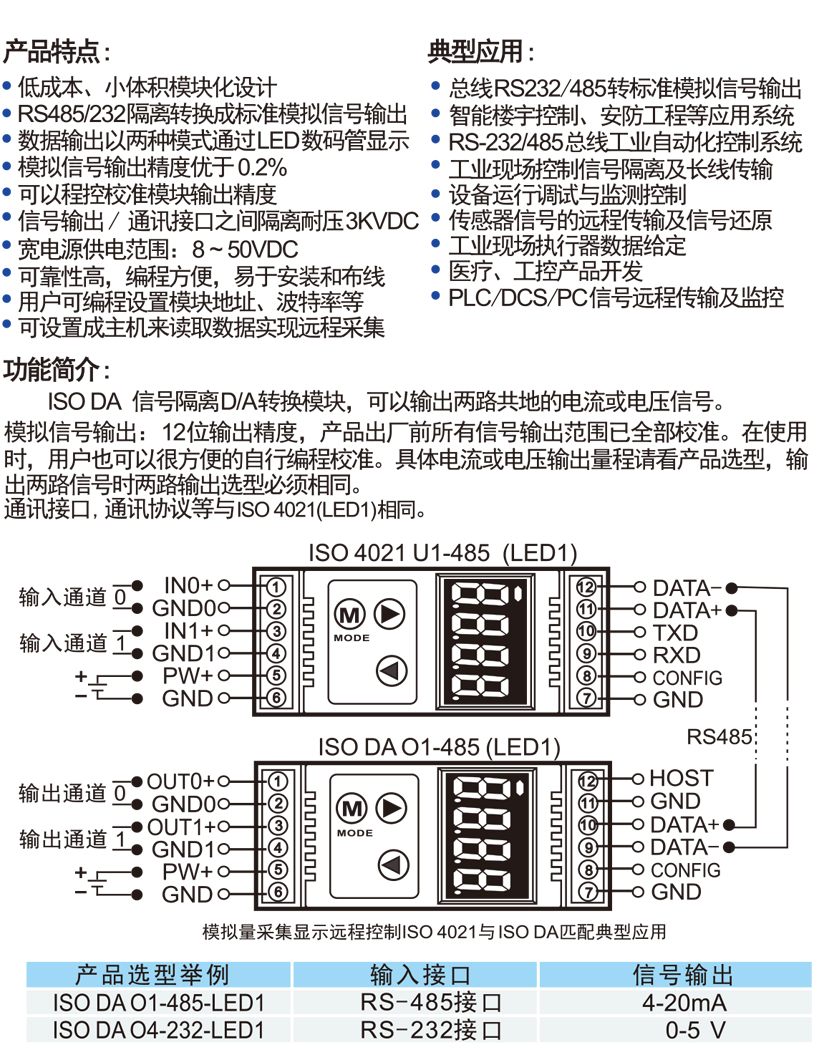

ISO 4021（AD轉換）與ISO DA（DA轉換）聯機典型應用圖

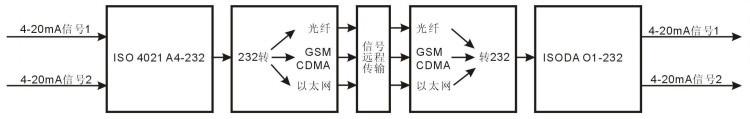

1、信號遠程傳輸應用舉例

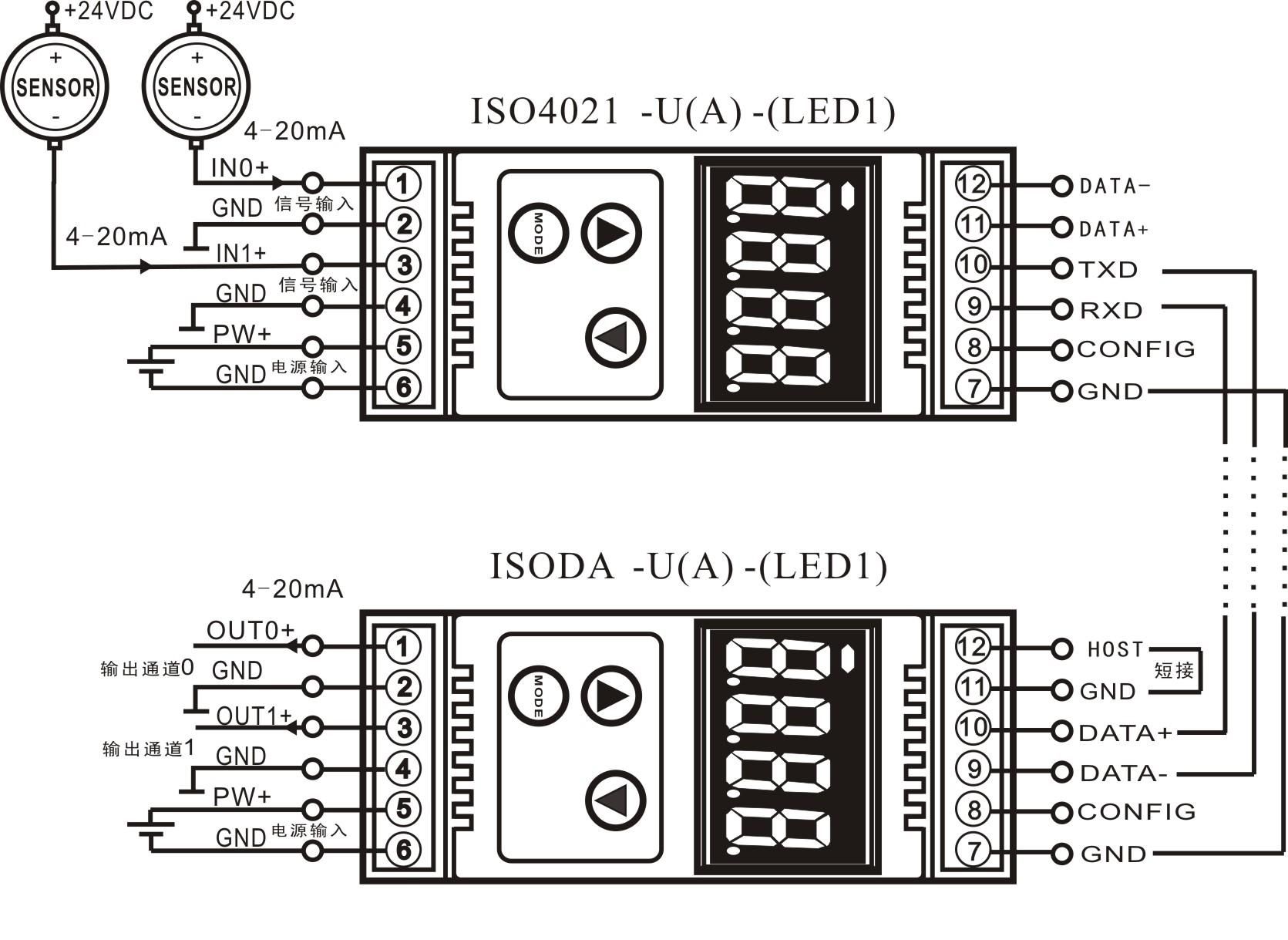

2、ISO DA與ISO 4021的RS485通訊方式接線圖
